BPSQ-31
Den er ikke særlig svær at bygge, og er utrolig lille fix ting.



den er opbygget omkring SMD.

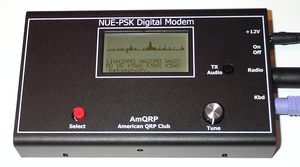

Dette lille modem er rigtig smart til dem som vil køre QRP fra eks. en Yeasu FT-817, den har rigtig mange funktioner som genveje i et tastatur.

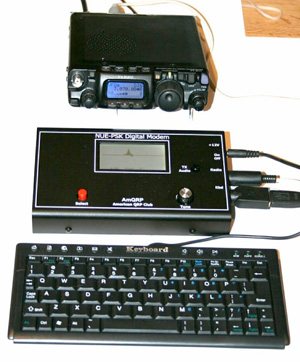

her med en Yaesu FT-817 station.
billeder lånt fra AMqrp.



Genvejstaster på tastaturet
F1 til F7 Afspil Makroer
Ctrl-Fn indspille makroer. knytter til tastetryk.(Knyttet til tasten Fn - n er nummert på en funktionstast.)
Alt-Fn Delete Macro forbundet med Fn.
F8 slå TUNE mode on / off. Kun tilgænglig i RX eller TX. (Ikke i Setup, eller makro optagelse.)
Shft-F9 sættes i Beacon Mode.
Alt-F9 Sluk Beacon Mode.
F10 Skift mellem RX og TX. (Ikke i Setup, eller Macro Recording)
F11 Display "MyCall" fra EEPROM.
F12 Skifter mellem RX & TX ( Ikke under setup eller optagelse af Marco)
Ctrl-M Record "MyCall" i EEPROM. til brug i en marco
Ctrl-T Optag "TheirCall" i RAM.
Alt-M Insert "MyCall" i en makro.
Alt-T Insert "TheirCall" i en makro.
Ctrl-F Gem den aktuelle frekvens i EEPROM, så den kan blive genoprettet ved næste opstart.
Alt-F Hent den gemte freq.
Ctrl-Tab Vis den aktuelle frekvens (lyd)
Ctrl-A Aktiver AFC
Alt-A Deaktiver AFC
PgUp Forøge PGA forstærkning (PGA)
PgDn Formindsk PGA sorstærkning (PGA)
Ctrl-L Sletter tekstmorådet i LCD
Ctrl-K Ryd tastaturet buffer. , Mens de fik, tastetryk
                vises ikke-dette går det muligt at fjerne buffer, så ledes at
                kaldesignal kan indlæses, eller genindlæses i det tilfælde af du tror
                at du har indtastet en forkert kaldesignal.
Ctrl-B Rydder interne buffere
Ctrl-Q Indsætter en TX-OFF kontrol karakter i TX buffer, eller makro.
Ctrl-S Indsæt et TX-ON kontrol karakter i TX buffer, eller Macro
Ctrl-O Skifter displayets baggrundslys til og fra.
Ctrl-U Slå REC on / off til optagelse tekst til USB-drev.
Ctrl-N Angiv filnavn, der skal bruges til optagelse tekst til USB-drev.
Ctrl-I Enter free-form tekst, der skal registreres til USB-drev.
Ctrl-R: Omvendt rækkefølge Mark og rummet freqs i RTTY mode. (Nyttige
                til kopiering afsender sender på modsatte sidebånd.)
Venstre: 1x: Venstre pil 2x: Pil ned 5x: ALT Venstre pil 10x: ALT pil ned
Højre: 1x: Højre pil 2x: Pil op 5x: ALT højrepil 10x: ALT pil op

USB-Related Hot Keys:
Ctrl-U: Sæt REC on / off. (REC vises til højre
             kant af displayet.) REC er afbrudt, hvis der ikke flash-enhed
             til stede i stik. Hvis der ikke USB-kort opdaget, modemmets
             piezo er beeped efter 5 sekunder, og REC er afbrudt.
Ctrl-N: Indtast navnet på USB fil, der skal registreres.
             Standard 8,3 filnavne accepteret. (F.eks, "FD2008-2.txt")
Ctrl-I: Indsætte tekst i optagelsen fil. Ctrl-Z til at indgående .USB
             Filen skal allerede være åben (Ctrl-U) for at dette virker. Optagelsen
             fil forbliver åben for yderligere Rx eller Tx tekst, indtil Ctrl-U presset
             igen for at lukke optagelsen filen.

Konf.menu:
    Mode: BPSK, QPSK, QPSK / R, RTTY
    Squelch Threshold: 25, 50
    CWID: On, Off
    PGA Gain: x1, X5, x16, x32
    Tune Increment: Enkelt, Dobbelt
    Batteri Spænding
    TX Audio Level
    Gem Config
    Beacon Mode
    PC Bootload
    Flash Bootload
    Udgang

Eksempel brug af Optagelse til USB-enhed
1) Power up modem (flash mem enhed ikke er indsat)
2) Indtast filnavn for filen, der skal registreres ...
        Ctrl-N FieldDay.txt Ctrl-Z
3) Tænd REC for at starte optagelsen
        Ctrl-U
     og se USB LED blinker hurtigt.
4) Indsæt blok fri form tekst til Flash filnavn ...
        Ctrl-I Field Day 2008 QSO optagelser Ctrl-Z
5) Tune rundt og finde en station for at ringe
6) Indtast Tx mode pr sædvanlig (F10) for at ringe. Indtastet tekst er
    optaget til USB filnavn.
7) Indtast Rx tilstand pr sædvanlig (F10) at modtage. Modtag
    Teksten er optaget til USB filnavn.
8) Inds�t fri form tekst til USB-fil ...
         Ctrl-I Time slutter QSO er 2130 timer. Ctrl-Z
9) Luk USB-fil indspilningen ...
         Ctrl-U
      og se USB LED stopper med at blinke.
10) Tag Flash hukommelse enhed til ekstern visning, arkivering eller udskrivning.

Eksempel på brug af genvejstaster på tastaturet
1) Optag MyCall til EEPROM ...
        Ctrl-M n2apb Ctrl-Z
2) Optag CQ sekvens i F1 makro ...
        Ctrl-F1 Ctrl-S CQ CQ CQ de Alt-M Ctrl-Q Ctrl-Z
    Spil makroen ved at trykke F1 og se ...
        Tx kommer videre, "CQ CQ CQ de OZ2AKM", Tx slukker
